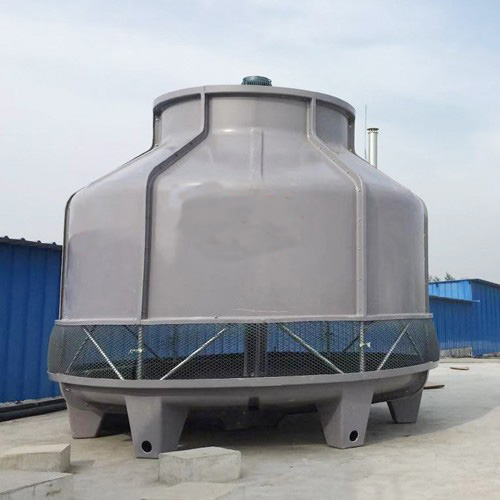

圓形逆流式玻璃鋼冷卻水塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣 泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。

圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯 乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便.

蘇州西沃爾機械有限公司的科技人員在通過對冷卻塔多年的熱工測試試驗的基礎上，對測試數據進行全面綜合處理，依據計算機運算得出的西沃爾（35×20-75°）梯形波水填料容積散質系數Βxv，選擇最佳氣水比，最佳截面水負荷、截面氣負荷和填料高效率的高度范圍，以此確定填料體積，并以流體動力學觀點綜合設計塔的外形與結構，根據測試估算通風阻力，參考風機特性曲線以及測試數據優化選擇、符合風量要求和達到噪聲標準的風機和與之相匹配的電機，使冷效、能耗、噪聲、外觀達到一個優化的系統效果。

西沃爾冷卻塔結構特點

1）填料：西沃爾系列標準型、低噪聲型、超低噪聲型、不銹鋼型、高溫型和防爆型冷卻塔填料由改性PVC（聚氯乙烯）平片經熱壓延成型加工而成，淋水填料的作用是將需要冷卻的熱水濺散成水滴并形成水膜，以增加水和空氣的接觸面積和接觸時間，即增加水和空氣的熱交換強度。水的冷卻過程，主要在淋水填料中進行，在淋水填料中水和空氣發生熱交換與質交換。冷卻塔的冷卻效果很大程度上取決于淋水填料的熱交換性能。性能良好的淋水填料具有較高的散熱能力，該進填料的板面結構和組合方式后的西沃爾（35×20-75°）梯形波淋水填料設計優點有：

①散熱面積增長系數大。

②水流在板面上的分布性能好。

③水和空氣流過板面時擾動大。

上述優點使西沃爾冷卻塔獲得更高的散熱性能。

2）風機性能：經對比試驗，西沃爾XRF系列逆流式圓形冷卻塔的風機選用低轉速空間扭曲前傾式鋁合金冷卻塔專用風機。該風機產品完全能在各種工況下確保冷卻塔的風量、風壓、噪聲和漂水水平及運行性能達到技術要求，其性能特點有：

①風機葉片采用鋁合金板制作，機號＞12#的風機角度可調，可以在季節變化時，更換葉片安裝角度調整風量、風壓，以提高裝置效率，達到節能目的。

②風機采用大弦長，空間扭曲，前傾式葉型，低轉速驅動，達到出風口風速均勻，風量大、效率高、噪聲低、電耗省的效果。

③葉片均經平衡較驗，平衡精度達ISO-2.5。

3）配水部分性能：

配水系統的作用是將熱水均勻濺到整個淋水填料上。配水分布的性能優劣，將直接影響到空氣分配的均勻性及填料發揮冷卻作用的能力。西沃爾XRF系列逆流式圓形冷卻塔采用旋轉管式配水器，利用花灑喉上的布水孔口噴射出水的反作用力推動配水管旋轉，使淋水填料表面得到輪流而均勻的布水。采用這種配水方式的優點是：

①供水壓力低，節能。

②布水均勻性能好。

③水管上裝有擋水板，具有一定的促進配水均勻和消除漂水的作用。配水器的轉頭部分選用銅合金制作，結構緊湊，強度高，不銹蝕，經過實用檢驗，這種配水器故障低，使用性能穩定。

4）塔體結構與性能

西沃爾XRF系列逆流式圓形冷卻塔采用高質量的玻璃鋼材料制成，其表面膠衣采用進口原料制造，色種內含U.V.S光穩定劑使色澤鮮艷，色調均勻，不易褪色，耐老化，歷久猶有光澤.所有鋼結構件均經熱鍍鋅處理.大量采用注塑構件，耐腐蝕、強度高、重量輕、通用性好，易裝配。

西沃爾圓形冷卻塔的設計成功的控制漂水問題，漂水損失低于0.001%，其措施為:

①盡量采用低轉速風機，避免過多水霧被帶入空中。

②布水管上設有隔水袖，收集濺散水滴。

③采用底盆大于外殼直徑的設計方案，并裝有P.V.C.的入風百頁，有效地防止了水濺出塔外。

5）降噪措施

①采用全封閉自冷式低噪聲冷卻塔專用電機，該電機防水性能好、噪音低，能滿足冷卻塔使用工況對電機的特殊要求。

②隔斷噪聲傳播路徑。

③接收器的防護措施：改變以往的隔斷噪聲路徑這種治標不治本的方式。西沃爾圓塔采用二者結合，標本兼治。圍邊、入風網、消音器是利用聲波反射原理，達到隔音目的。采用極松軟又富有彈性的有機高分子材料，消音效果佳，透水性好，耐腐蝕，經久耐用。
